安盾AD-UVSS-IV路障机广泛应用于公路收费站、检查站、监狱、机场、政府机关、使馆、军事基地、海关、银行、工矿企业、港口、仓库、停车场及一切需要限制车辆通行的地方等，控制车辆出入的场所；值班人员通过控制系统发出指令，由液压传动使路障zhuangzhi快速升降,车辆通过后，经电感检测自动指令路障zhuangzhi或者手动按钮操作使路障机快速升降;以达到控制车道、大门放行或封闭，有效防止车辆强行冲卡的目的。

一、路障机系统组成:

地埋式路障设备主要由路障机主机架、液压传动站、电控部分三部分组成：

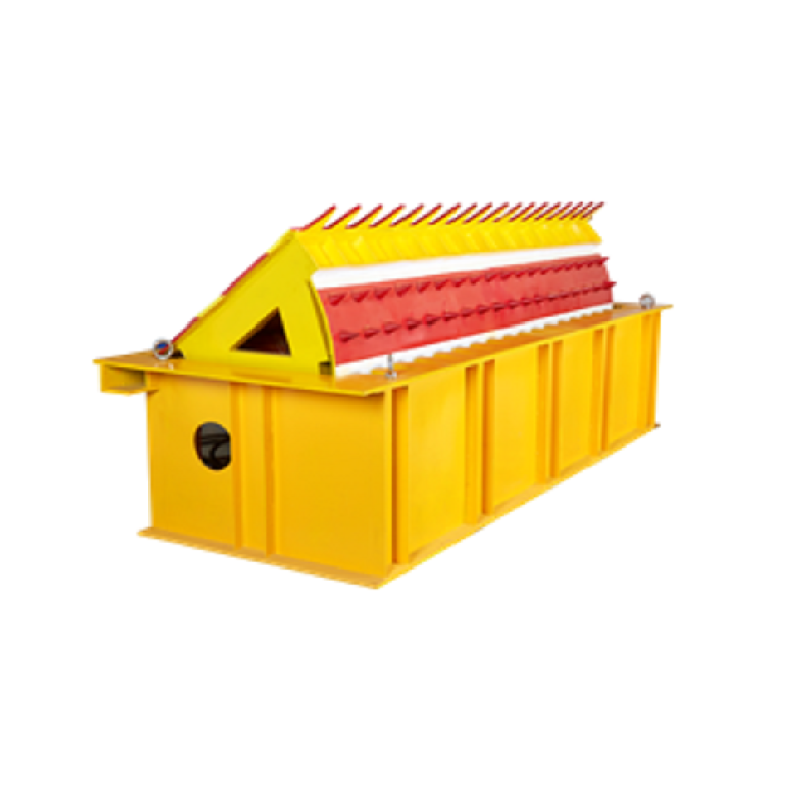

1、主机架：

路障机主要由翻转体或升降体、机座组成。整机为钢结构，采用 16 毫米国标 A3 模具钢板、国际标准槽钢焊接而成，具有   高强的承重和抗撞能力；机体内无电器、线路设置，防水、安全。该zhuangzhi埋设在车道上或大门的指定位置，通过值班人员的指令限制车辆通行。

2、液压传动站主要由油箱、手动油泵、全套液压电磁阀组、大功率电机、油泵、油缸、油表、油标、外装式液位器、国标高压编制钢丝液压油管等组成，它是整套路障系统动力源，该zhuangzhi安装在路障机一侧，与路障机配套使用（可通过调节阀改变上升下降速度），停电可手动下放挡板，也可手动升起。

3、电控系统：自动电子控制部分：控制主板、副控制板、漏电开关、无接触噪音高寿命接触器、精密起动时间设置（防油缸行程到位后产生的冲击力增加了油缸的使用寿命）、可设置自动升起（加地感线圈车过杆起）。自动控制器：包括控制箱、遥控器、手动按钮等由值班人员控制使用。

二、主要技术参数:

1、控制系统：电动液压。

2、供电电压：380V（三相四线）。

3、系统动力：4.0KW.

4、承压能力：100 吨以上货柜车。

5、开启时间：3~6S(可调)。

6、关闭时间：3~6S(可调)。

7、通讯： RS485≤1200M。

8、升高程度：635mm。

9、工作温度：-35℃--- 75℃。

10、液压压力是可调的，正常压力应调在 50KGF 以下，*不能超过 70KGF。

11、存储环境：-40℃--- 75℃, 防雨防潮防尘

12.机体规格： 路障机外形尺寸 L3400*W1280*H760mm，翻盖高度 635±5mm，升高高度及长度尺寸可以根据客户需求定制。

三、产品特点：

1、结构坚固耐用，承载负荷大，动作平稳，噪声低，速度快，寿命长。

2、采取采取微控制，系统运行性能稳定可靠，便于集成。

3、支持路障机与道闸等其它设备进行联动控制，也可以与其他控制设备组合，实现自动控制。

4、采用国际*的低压液压驱动技术，整个系统安全性高，可靠稳定。

5、手动液压系统zhuangzhi，符合消防管理要求

在停电的情况下或出现故障时，如路障机处于升起状态需要下降时，可以通过手动操作将升起的路障机盖板回落到水平位置，让车辆通行。在停电的情况下或出现故障时，如路障机处于关闭状态需要上降时，可以通过手动操作将路障机盖板升起，以防车辆强行动闯入。

6、自动液压系统zhuangzhi

遥控zhuangzhi：通过无线遥控的方式，可在控制器周围 100 米左右范围内（根据现场的无线电通讯环境而定），遥控路障的升降。

手动按钮zhuangzhi：通过保安室里的手动开关按钮控制盒，对相应路障机进行升降。

7、根据用户要求可加装以下功能（系统支持）：

刷卡控制：加装刷卡器，可通过刷卡自动控制路障机的升降。

道闸与路障联动：配加道闸（挡车器）/门禁控制，可实现道闸、及门禁与路障联动。

与电脑管埋系统或收费系统驳接：可连接管埋系统和收费系统，有电脑统一控制 。

8、方便检修：当遇结构故障时或者机体检修时，可通过螺动上盖螺丝，将翻板取下，进行相应的操作。

四、产品优势：

1、快速平静：

升降时间*快可达 3~6s 秒可调，远远大于同等规格的其它厂商的路障机，这一点极其难能可贵。由于它采用液压驱动单元，动作起来，柔和而平静，很好的解决了传统气动升降因气泵工作噪音大的问题。

2、控制敏捷：

控制单元采用多功能逻辑控制器，可以调制多种不同的功能模式，以满足不同用户在功能上的不同需求。另外，值得一提的是，其运动行程为可调式计时设计，用户可自由控制盖板的升降高度，有效节省能源消耗。

3、结构独特：

其核心部分液压单元与机械动力机构为一体式设计，可有效地将机械能传递给液压驱动单元，动作高效。液压单元实现压力直升的独特设计，性能卓越，在国内外同一领域里是很少见的。

4、安全可靠：

当遇停电等紧急情况时，可手运紧急下降，路障机盖板即可下降，以开放通道，放行车辆。内部固定机构的上部和下部分别装有电流检测传感器和电磁传感器，从而实现了对动力单元的过流保护及柱体动作的有效限位，运行稳定可靠。

5、经济实惠：

由于自身为液压传动模式，环保节能，低消耗，故障率更低，使用寿命更长，降低了维护成本。另外，采用非传统式导向机构设计，安装维护，更加简便快捷。

五、注意事项：

★ 本产品只能用于一些规定的场所. 如果用于一些没有明确说明的场所，会对本产品造成损坏并可能产生危险；

★ 如果由于不正确使用或者使用频率超过规定的范围造成的损坏，安盾时代不承担责任；

★ 不能将设备安装在可燃（爆）气体附近，易燃（爆）气体会对设备有一定的安全隐患；

★ 如果在安装AD-UVSS-IV 系列产品或以及相应的附件时不遵守安装事项，并由此造成变形等后果，本公司将不会对此负责；

★ 必须遵守安装所在地有效的现行条例，在系统上做连线时，必须先切断电源；确定做好设备接地；

★ 不能对AD-UVSS-IV 自动系统做任何形式上的更改；安装人员须给予使用者技术方面必要的支持和培训,包括在紧急状况下的手动操作；

★ 在设备运动动作时，不允许人靠近设备；使用者禁止通过任何方式进行维修，必须联系有维修资格的人；

★ 任何在使用说明中没有被清楚标出的项目是不被允许的。
