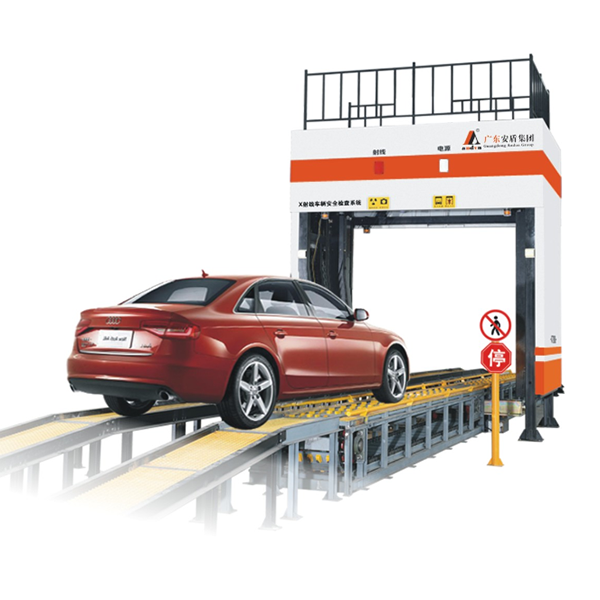

安盾AD-JZX-01是广东安盾安检排爆装备集团研发的顶照式X射线车辆安全检查系统，该系统采用先进的履带输送结构设计，完全保障司机乘客远离辐射，同时配置顶照式300千伏光源，U形探测器，具备高能穿透力和更优化的视 角，帮助快速检测隐藏在车辆内的危险品及违禁品、如武器、baozha物、毒品、走私品等。

安盾AD-JZX-01可安装在停车场入口、公路交通检查点、海关、边检口岸、重要政府机关车辆进出口、大 型活动场馆、重要基地的车辆入口、进行车辆的安全检查。该系统可根据客户要求及安装场地的现有条件，灵活施工，亦可集成车牌识别系统，定制实时视频和实时抓拍等功能，满足不同的项目需求。

无人驾驶 ： 先进的履带输送式设计，无需司机驾驶，自动输送车辆进入扫描zhuangzhi.

辐射安全 ： 车辆扫描时, 司机和乘客下车,  避免人身伤害，实现百分百零辐射.

顶照式光源, U形探测器设计：配置顶照式光源，U形探测器,提供更优化的角度高清成像.

高质量的扫描成像：履带输送车辆，能确保车辆通过扫描zhuangzhi时匀速行驶，有利于机器产出高质量的图像.

高穿透力 ：安盾AD-JZX-01配备高能量300千伏光源，典型穿透力可达70mm的钢板，可实现对中型载客载货车辆 高能 穿透扫描.

双能物质识别：安盾AD-JZX-01可进行自动物质识别，可以区分有机物，无机物和难穿透的金属物品。可以帮助操作员 快速识别各种危险物品.

自动车牌识别：根据不同的客户需求，我们可以集成自动车牌识别功能.

阻车器系统组成：

地埋式阻车器设备主要由阻车器主机架、电机控制箱、电控部分三部分组成：

1、主机架：

阻车器主要由翻转体、机座组成（防撞齿钉可根据客户需要调整高度）。整机为钢结构，采用国标A3钢板焊接而成，具有高强的承重和抗撞能力；机体内无电器、无线路设置，防水、安全。该zhuangzhi埋设在车道上或大门的指定位置，通过值班人员的指令限制车辆通行。

2、电机控制箱：

电机控制箱主要由电机、减速器、齿轮传动组、连接zhuangzhi、限位开关等组成，它是整套阻车器系统动力源，该zhuangzhi安装在阻车器一侧，与阻车器配套使用（可通过电控改变上升下降速度），停电可手动下放防撞齿钉，也可手动升起。

3、电控系统：

自动电子控制部分：控制主板、副控制板、漏电开关、无接触噪音高寿命接触器、精密起动时间设置（防电机行程到位后产生的冲击力，增加了电机的使用寿命）、可设置自动升起（加地感线圈车过杆起）。

自动控制器：包括控制箱、遥控器、手动按钮等由值班人员控制使用。

主要技术参数：

1、通道尺寸：3(宽) * 3(高)米 (可定制)

2、扫描速度：5~10 千米每小时

3、典型通过率：100 辆/小时

4、穿透力：典型值70mm钢板,  应用值40mm钢板

5、线分辨率：直径1.2mm铜线

6、探测器形状：高分辨率U型探测线

7、安全标准：符合GB15208.0-2005要求

8、功耗：*15KVA

9、操作台：24英寸单联操作台

X射线发生器(双能)

10、光源：300kv, 密封油冷

11、出束方向：顶照式

操作环境

12、操作温度/湿度：5℃~40℃ /0%~90%(湿度)

13、存储温度/湿度：-23℃~60℃ /10%~90%(湿度)

14、电源要求：380 VAC ± 15%, 3 相 50~60Hz ±3Hz

软件

15、操作员保护密码登录.；

16、检查车辆信息列表，数据查询，用户管理，实时曲线，回放等.

17、图像功能:彩色/黑白，局增，超增，反色，有机物剔除/无机物剔除，加亮/减暗，放大/缩小；

18、实时视频;实时抓拍（定制）；

19、有机物无机物彩色图像显示；

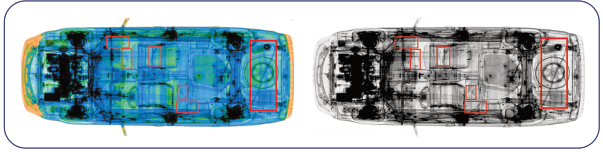

扫描样图

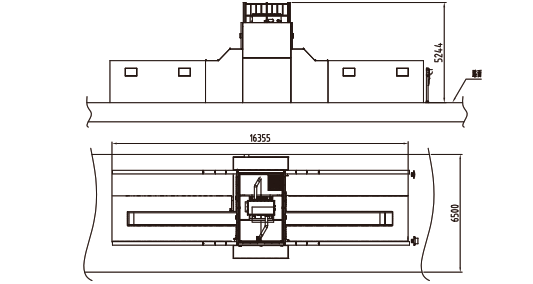

尺寸图：
